本實用新型涉及蒸汽輸送管道疏水技術領域，具體為一種蒸汽熱力輸送管道的疏水裝置。

技術簡介：

蒸汽根據壓力和溫度可分類為：飽和蒸汽，過熱蒸汽。蒸汽主要用途有加熱和加濕；還可以產生動力；作為機器驅動等。

蒸汽用來加熱時用專門的蒸汽輸送管道進行輸送，減少在輸送過程中蒸汽內熱量的流失。但在蒸汽的輸送過程中，熱量是不可避免會損失的，損失熱量的蒸汽會變成冷凝水留在輸送管道內，影響蒸汽的正常輸送。

技術要素：

本實用新型的目的在于提供一種蒸汽熱力輸送管道的疏水裝置，具備蒸汽管道的輸送蒸汽和疏水可同時進行，不影響蒸汽正常輸送的優點，解決了對管道疏水時要停止輸送蒸汽，影響蒸汽正常輸送使用的問題。

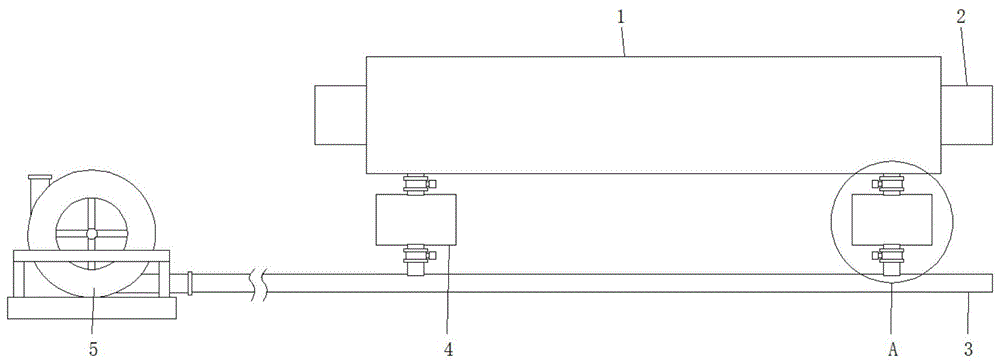

為實現上述目的，本實用新型提供如下技術方案：一種蒸汽熱力輸送管道的疏水裝置，包括套管、輸汽管、輸水管、蓄水筒、第一排水管和第二排水管，所述套管套裝在輸汽管上，所述套管內壁與輸汽管外壁之間固定有保溫層，所述輸汽管底端與第一排水管頂端固定，且第一排水管底端穿過保溫層和套管與蓄水筒頂端固定，所述第一排水管底部安裝有第一電磁閥，所述蓄水筒底端與第二排水管頂端固定，所述第二排水管底端與輸水管固定，所述第二排水管上安裝有第二電磁閥。

優選的，所述保溫層外壁與套管內壁貼合，保溫層內壁與輸汽管外壁貼合。

優選的，所述保溫層和套管底部均開設有與第一排水管相匹配的孔。

優選的，所述輸汽管通過第一排水管與蓄水筒連通，蓄水筒通過第二排水管與輸水管連通。

優選的，所述輸水管的出水端口連接有抽水泵。

與現有技術相比，本實用新型的有益效果如下：本實用新型通過設置第一電磁閥、第一排水管、第二電磁閥和第二排水管，達到了蒸汽管道的輸送蒸汽和疏水可同時進行，不影響蒸汽正常輸送的效果，本實用新型設置有第一電磁閥、第一排水管、第二電磁閥和第二排水管，第一排水管頂端與輸汽管連通，第一排水管底端穿過保溫層和套管，第一排水管底端處安裝有第一電磁閥，第一排水管底端與蓄水筒頂端連通，蓄水筒底端通過第二排水管與輸水管連通，第二排水管上安裝有第二電磁閥。輸汽管在輸送蒸汽時，第一電磁閥是打開的，第一排水管將輸汽管與蓄水筒連通，第二電磁閥是關閉的，蓄水筒與輸水管隔離，從輸汽管通過的蒸汽少量散失熱量變成冷凝水后通過第一排水管進入到蓄水筒內，冷凝水在蓄水筒內存儲，蒸汽繼續在輸汽管內輸送，定期的先將第一電磁閥關閉，第一排水管與輸汽管隔離，不影響蒸汽輸送，第二電磁閥打開，蓄水筒通過第二排水管與輸水管連通，蓄水筒內的冷凝水通過第二排水管進入到輸水管內，通過外部的抽水泵將輸水管內的水抽出，再關閉第二電磁閥，打開第一電磁閥，恢復到之前的工作狀態。
